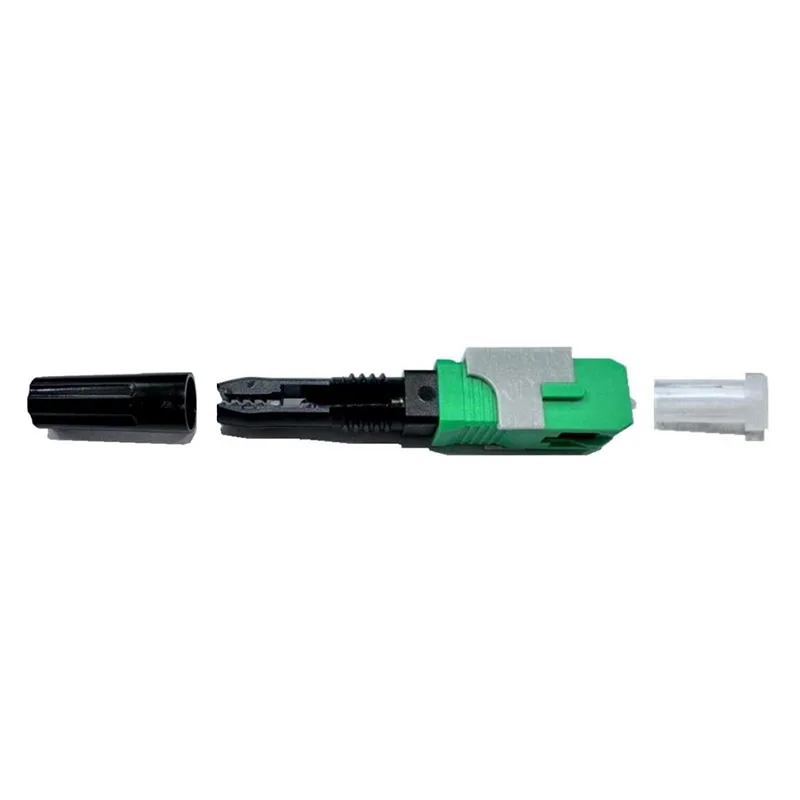

FAC-SC/APC-06 välja kiudühendus

Model: FAC-SC/APC-06

FAC-SC/APC-06Rakendus: FTTX, Data Room TransformatioAsjakohased lahendused:● Lihtne töötamine, pistikut saab otse ONU -s kasutada, ka kinnitusjõuga rohkem kui 30N, seda kasutatakse laialdaselt võrgurevolutsiooni FTTH -projektis. See vähendab ka pistikupesade ja adapterite ka......

Saada päring

Tootekirjeldus

FAC-SC/APC-06

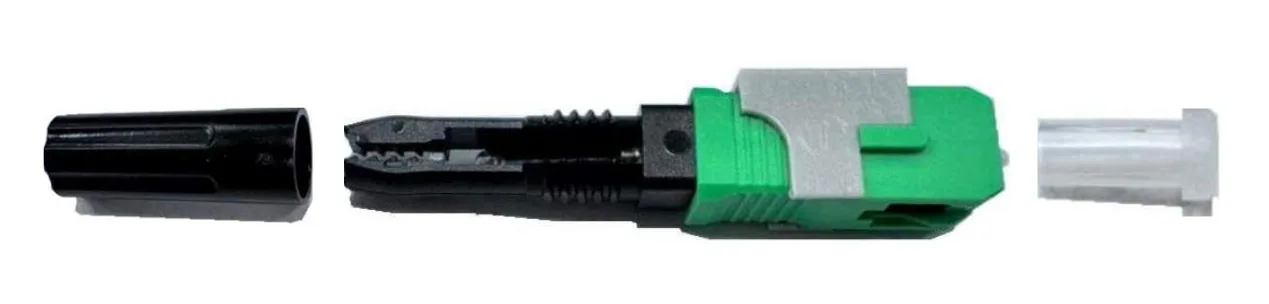

Field Assembly Fiber Connector

Rakendus: FTTX, Data Room Transformatio

Asjakohased lahendused:

● Lihtne töötamine, pistikut saab otse ONU -s kasutada, ka kinnitusjõuga rohkem kui 30N, seda kasutatakse laialdaselt võrgurevolutsiooni FTTH -projektis. See vähendab ka pistikupesade ja adapterite kasutamist, säästke projekti kulusid.

● 86 standardse pistikupesa ja adapteriga loob pistik ühenduse tilgakaabli ja plaastri nööri vahel. 86 standardpesa pakub täielikku kaitset oma ainulaadse kujundusega.

● Kohaldatav põllule paigaldatava sisekaabli, pigtaili, plaastri nööri ja plaastri nööri teisendamise ühendamiseks andmeruumis ja otse konkreetses ONU -s.

Tehniline spetsifikatsioon:

Kirjeldus	Spetsifikatsioon	Tehniline teave
Optiline
Sisestuskao (IL)	1310nm & 1550nm	≤ 0,5 dB
Tagasitulek (RL) APC	1310nm & 1550nm	≥55db
Üld-
Sidurüüp	SC	Roheline
Ferrule elemendid	APC	8,0 ± 0,5 °
	Läbimõõt	2,5 mm
	Materiaalne	Keraamiline tsirkoonia
	Kiudaine	G.657A2
Mehaaniline splaissimine	tõmbetugevus	4 N - 5 N
	Sisestatud kiu	10 mm ± 0,5 mm (125 μ)
	Kiudaine silm	18 mm ± 0,5 mm (250μ)
	Geeli kestus	20 aastat
Kaabel	Kaablipeetus	Kamber /kruvi 30N /2min
	Lameda mini joonis 8	(5,3 ± 0,2) * (2,0 * 3,0 ± 0,1) mm
Mõõtmed	mm	L (50 ± 2,5) x W (9 ± 0,1) x H (8 ± 0 .1)
Operatiiv-
Korduvkasutatavus	5 korda	Lihtne kokkupanek - lahtivõtmine
Montaaži etapid	2
Joonlaud/džig	1x10 pistikud
	Tähistatud tootja nime logoga 18*10mm
	Libiseja sidumine	16,2mm x (xxx)
Märgistus
Pistik	Tootja nimi
	Kliendinimi
	Tootmispartii #
Pakend (Üksikkott)	Tootja
	Tootmispartii #
	Kiudude ettevalmistamise pilt 1x1 skaala
Konteiner
Pakend	Karp	100 pistikut +10 džigi
	Märgistamine	Tootja, mudel, kogus, MFG. Partii
	Kvaliteeditesti	Optiline katseleht I l & RL

Keskkonnamõju test:

Sertifikaadid
Mehaaniline	Telcordia GR-326-tuum, 4.4.3.5	Edastus rakendatud pingega
Keskkonna-	Telcordia GR-326-core, 4.4.2.2,	Tsükli soojuse vananemine
Optiline	IEC 61300-3-4	Sumbumismeetod (a) Tagastamise kahjum
	IEC 61300-3-6	Tagastamise kaotuse meetod (1) Härg
Kasutulu
Elu	25 aastat
Garantii	Efektiivne kõigi selle elementide defektide tootmiseks
RMA	Vähem kui 120 looduspäeva
