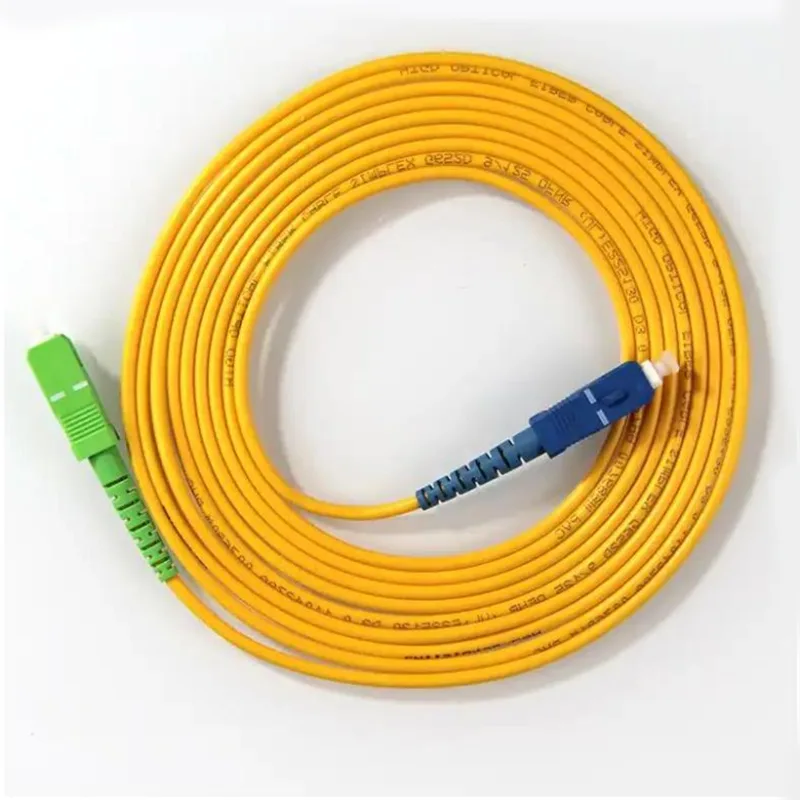

3 mm ümmargune kaabel SC/APC-SC/UPC plaastrikaablid

Orientalfiber 3mm Round Cable SC/APC- SC/UPC Patch Cords are designed for stable optical signal transmission in structured cabling systems. As a China fiber optic cable manufacturer and supplier, Orientalfiber focuses on consistent connector performance, controlled insertion loss, and reliable return loss values. This product is suitable for data centers, FTTH deployment, and telecom network integration where consistent connection quality and flexible routing are required.

Saada päring

Tootekirjeldus

Orientalfiber 3 mm ümmargune kaabel SC/APC-SC/UPC plaastrikaablid on ehitatud ühemoodilise kiu G657A1 abil, toetades rakendusi, mis nõuavad nii paindekindlust kui ka madalat signaali sumbumist. 3,0 mm välisläbimõõduga ja LSZH-särgiga kaabel sobib sisekeskkonda, kus ohutus ja kaablihaldus on olulised.

Hiina tootja ja tarnijana tagab Orientalfiber, et iga plaastri juhe tehases lõpetatakse ja seda testitakse enne tarnimist. SC/APC ja SC/UPC pistikute kombinatsioon võimaldab paindlikku juurutamist erinevate võrguliideste vahel, vähendades installimise ajal ühilduvusprobleeme.

Rakenduse stsenaariumid

Andmekeskuste kaabeldussüsteemid ja rack-rack ühendused
FTTH (Fiber to the Home) installatsioonid
Etherneti ja lairibavõrgu edastamine
Põhi-, horisontaal- ja tõusutoru kaabeldus
Video-, andme- ja kõnesignaali edastussüsteemid
Optiliste testimis- ja mõõteseadmete ühendused

Põhifunktsioonid

Stabiilne konnektori jõudlus

SC/APC ja SC/UPC pistikud tagavad madala tagasipeegelduse ja stabiilse signaaliülekande
Keraamilised rõngad tagavad täpse kiudude joondamise
Toetab korduvaid ühendusi ühtlase jõudlusega

Kontrollitud optiline jõudlus

Sisestuskadu kontrollitud ≤0,30 dB juures
Tagastuskadu ≥55 dB (APC) ja ≥50 dB (UPC)
Optimeeritud 1310nm ja 1550nm ülekandeakendele

Paindlik ja vastupidav kaabli disain

3 mm ümmargune kaabli struktuur hõlbustab marsruutimist ja käsitsemist
G657A1 kiud toetab rangemaid painutustingimusi
Minimaalne painderaadius ≥20 mm praktiliste paigaldusstsenaariumide jaoks

Ohutus ja vastavus

LSZH (Low Smoke Zero Halogen) jope siseturvalisuse nõuetele
ROHS-iga ühilduvad materjalid
Töötemperatuuri vahemik -25 ℃ kuni +65 ℃

Tehniline spetsifikatsioon:

Konstruktsioonid	Üksus	Kirjeldused
Fiber Mode		Üksikrežiim: ITU-T G657A1
Kiudude arv		Lihtne
Lainepikkus	nm	1310/1550
Sisestamise kaotus	dB	≤0,30
Tagastamise kaotus	dB	≥55 (APC) ≥50 (UPC)
Tihe puhverkiu läbimõõt	um	900
Tihe puhverkiu värv		Valge
Kaabli jope värv		Kollane
Kaabli mantli materjal		LSZH
Kaabli läbimõõt	mm	Φ3,0 ±0,20
Pikkus	m	3,0 +0,1/-0
Pistiku tüüp		SC/APC (roheline) SC/UPC (sinine)
Otsapinna poleerimine		APC ja UPC
Hüdrauli materjal		Keraamilised
Ühenduse korratavus		> 800 korda
Minimaalne painderaadius	mm	≥20
Kiud-/kaablikinnitus vastab	N	50N±2N kiirusel 5N/s 120s kestusega
Töötemperatuur	℃	-25 ℃ ~ +65 ℃
Säilitustemperatuur	℃	-25 ℃ ~ +65 ℃

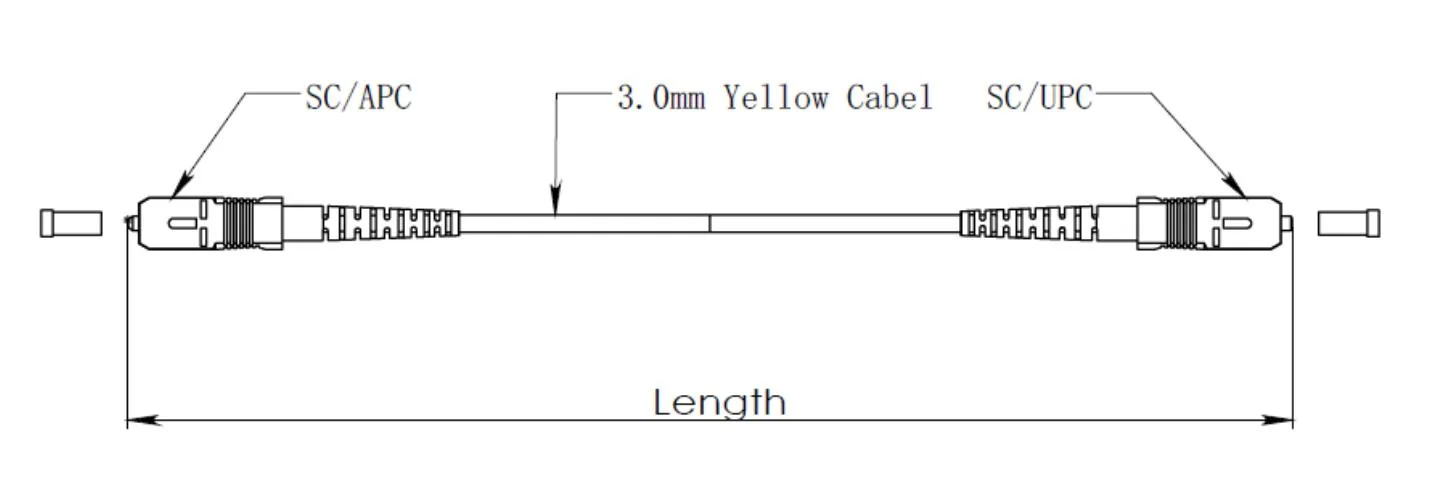

Mõõtmete joonis:

3mm Round Cable SC/APC- SC/UPC Patch Cords

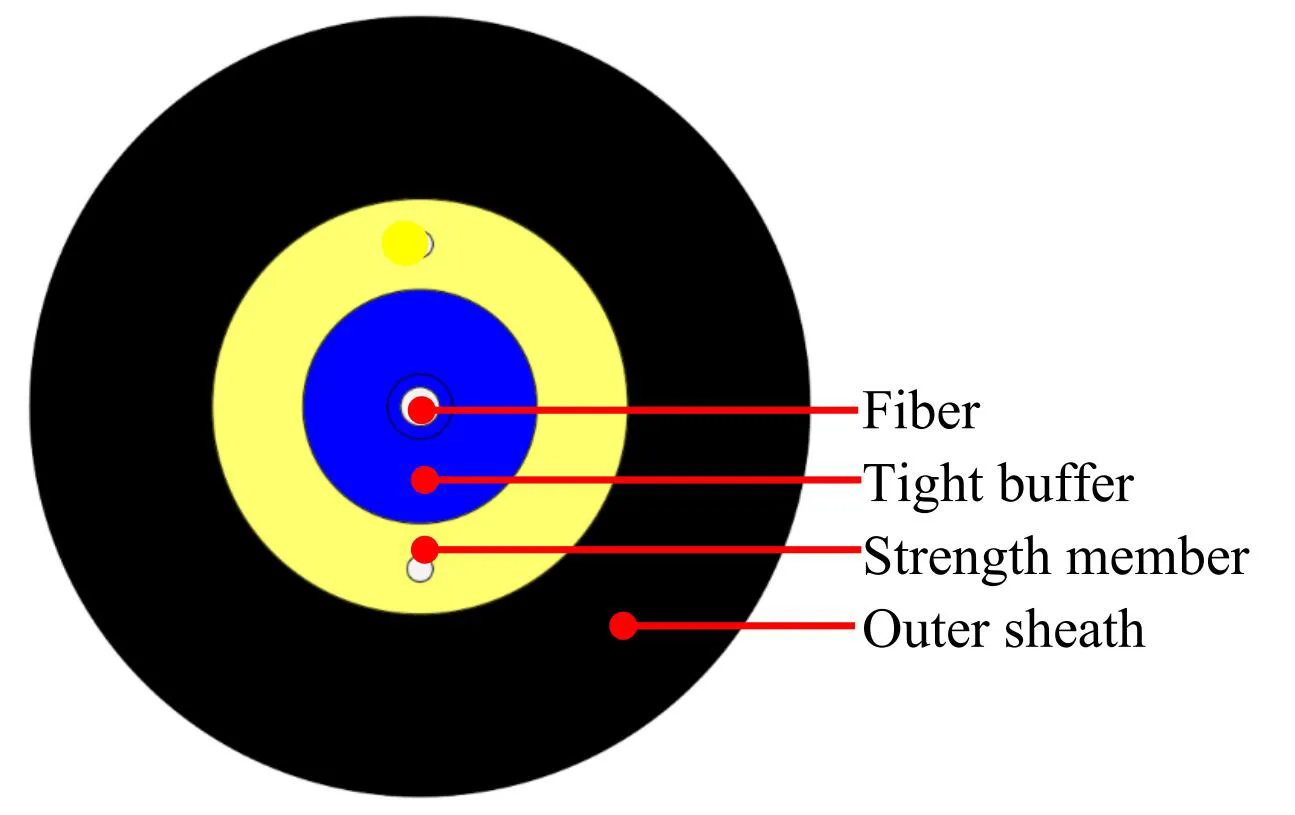

Kaabli ehitus:

3mm Round Cable SC/APC- SC/UPC Patch Cords

Üksused		Tehnilised andmed
Tihe puhverkiud	Kiudude arv	1
	Kiu tüüp	G.657A1
	Kiu värv	Sinine
	Materjal	LSZH
	Läbimõõt	Φ0,9 ± 0,05 mm
	Tihe puhvri värv	Valge
Tugevusliige	Materjal	Polüesterlõng
Väliskest	Materjal	LSZH
	Läbimõõt	Φ3,0 ± 0,2 mm
	Väliskest Värv	Kollane
Tindimärk	Värv	Must

Kiudude omadused:

Kõik kaabelkiu (valmis kaabli kiud) omadused peavad vastama vähemalt ITU-T soovitusele G.657A1 ja olema järgmised.

Üksus	Spetsifikatsioon
Kiu tüüp	Üksikrežiim
Kiudmaterjal	Legeeritud ränidioksiid
Sumbumise koefitsient @ 1310 nm @ 1383nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kaabli läbilõike lainepikkus	≤ 1260 nm
Nulldispersiooni lainepikkus	1300 ~ 1324 nm
Nulldispersiooni kalle	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromaatiline dispersioon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm km)
Režiimivälja läbimõõt @ 1310 nm	8,8±0,4 um
Südamiku/katte kontsentrilisuse viga	≤ 0,5 um
Katte läbimõõt	125,0 ± 0,7 um
Katte mitteringikujulisus	≤5%
Esmase katte läbimõõt	242 ± 7 um
Kontsentrilisus Esmane kate / kate	≤10 µm
Katte mitteringikujulisus	≤0,7%
Sumbumine kaabli paindekaoga 1 pööre 1 raadius 10 mm 10 pööret 1 raadiusega 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km

Tootmine ja kvaliteedikontroll

Iga Orientalfiber 3 mm ümmargune kaabel SC/APC-SC/UPC plaastrikaablid läbivad 100% tehase testimise, sealhulgas sisestuskadu ja tagasivoolu kadumise kontrolli. Struktureeritud tootmisprotsessidega Hiina tehasena keskendub Orientalfiber partiide ühtlase kvaliteedi säilitamisele, mis on oluline suuremahuliste hanke- ja inseneriprojektide jaoks.

Orientalfiberi tootmise tugevuse kohta

Jiangsu Xuben Photoelectric Technology Co., Ltd on kontserni ettevõte, millel on neli tehast, mis hõlmavad siseruumides kasutatavaid kiudoptilisi kaableid, väliskaableid, ODN-i optilisi komponente ja optilise võrgu seadmeid. Kogu tootmispind ulatub 15 000 ruutmeetrini, aastane toodangu väärtus on 20 miljonit USD.

Ettevõte pakub terviklikke fiiberoptiliste võrgulahendusi telekommunikatsioonioperaatoritele, ringhäälingusüsteemidele ja tööstuslikele sideprojektidele. Tooteid kasutatakse laialdaselt elektrisüsteemides, raudteetransiidis, maanteedel ja suuremahulistes infrastruktuurivõrkudes.

ISO9001 kvaliteedijuhtimissüsteemi ja ISO45001 töötervishoiu ja tööohutuse sertifikaadiga ettevõte säilitab standardiseeritud tootmis- ja kvaliteedikontrolli protsessid. Orientalfiber 3mm ümmargune kaabel SC/APC-SC/UPC Patch Cords tarnitakse nii kodu- kui ka rahvusvahelistele turgudele, toetades erinevaid keskmisi ja suuri inseneriprojekte.

KKK

Mis vahe on SC/APC ja SC/UPC pistikutel?

SC/APC-pistikutel on nurga all olev otspind (tavaliselt 8 kraadi), mis vähendab tagasipeegeldust, muutes need sobivaks ülitäpsetele optilistele süsteemidele. SC/UPC-pistikutel on tasane poleeritud pind ja neid kasutatakse tavaliselt üldistes võrguühendustes.

Kas kaabli pikkust saab kohandada?

Jah, Orientalfiber 3 mm ümmargune kaabel SC/APC-SC/UPC plaastrikaablid toetavad kohandatud pikkusi, mis vastavad erinevatele paigaldusnõuetele.

Kas see patch-juhe sobib siseruumidesse?

Jah, LSZH jope materjal muudab selle sobivaks siseruumides kasutamiseks, eriti keskkondades, kus on nõutav tuleohutus ja madal suitsuemissioon.

Mitu korda saab pistikut uuesti kasutada?

Pistik toetab tavalistes kasutustingimustes enam kui 800 paaritustsüklit, säilitades stabiilse optilise jõudluse.
