3 mm ümmargune kaabel LC/UPC-LC/UPC plaastrikaablid

Orientalfiber Factory’s 3mm Round Cable LC/UPC-to-LC/UPC Patch Cords are designed utilizing G657A1 single-mode fiber and high-precision LC/UPC connectors. With a primary focus on controlling insertion loss and return loss, these cords ensure stable, high-speed transmission performance while guaranteeing a return loss of ≥50dB. The 3.0mm LSZH outer jacket enhances tensile and compressive strength, making the product suitable for a wide range of applications, including server room cabling, FTTH deployments, and industrial communications. Supporting over 800 repeated insertions and extractions with a minimum bending radius of ≥20mm, these patch cords undergo 100% factory testing to ensure an optimal balance between signal stability and practical installation durability.

Saada päring

Tootekirjeldus

TheOrientalfiber 3mm ümmargune kaabel LC/UPC-LC/UPC plaastrijuhtmedon olulised komponendid suure tihedusega fiiberoptiliste paikamiskeskkondade jaoks. Need plaastrijuhtmed, mida toodab Jiangsu Xuben Photoelectric Technology rühma kuuluv kaubamärk Orientalfiber, saavad kasu 15 000 ruutmeetri suurusest tootmisbaasi ja täiustatud tootmisprotsessidest. Valides allika hankimiseOrientalfiber 3mm ümmargune kaabel LC/UPC-LC/UPC plaastrijuhtmed, saavad võrguinsenerid ISO9001 ja ISO45001 sertifikaatidega tagatud toote, mis tagab usaldusväärse jõudluse kriitilistes andmekeskustes ja telekommunikatsioonikeskustes kogu maailmas.

Tehniline disain ja signaali terviklikkus

Tehnika tagaOrientalfiber 3mm ümmargune kaabel LC/UPC-LC/UPC plaastrijuhtmedkeskendub suurele täpsusele ja madalale signaali sumbumisele. Need kaablid, mis kasutavad ühemoodilist kiudoptilist G657A1, on loodud vastama kaasaegse kaabli marsruutimise füüsilistele nõudmistele.

Täppiskomponendid ja ehituskvaliteet

LC/UPC ülitäpsed pistikud: väikese kujuteguriga LC-pistikud võimaldavad suurendada porditihedust lülitites ja vahetuspaneelides. UPC (Ultra Physical Contact) poleerimine tagab tagastuskao ≥50 dB, mis on standardne kiire Etherneti rakenduste jaoks.
3,0 mm LSZH jope: erinevalt õhematest 2,0 mm alternatiividest pakub 3 mm ümmargune kaabel täiustatud mehaanilist kaitset. Low Smoke Zero Halogen (LSZH) materjal tagab sisepaigaldiste ohutusnõuetele vastavuse, eriti tõusutorude ja horisontaalkaablite puhul.
Keraamilise ümbrise tehnoloogia: igal konnektoril on kõrgekvaliteediline keraamiline ümbris, mis säilitab täpse joonduse enam kui 800 paaritustsükli jooksul.
Paindetundlikkus: minimaalse painderaadiusega ≥20 mm säilitavad need juhtmed signaali terviklikkuse isegi siis, kui need suunatakse läbi kitsaste nurkade ülekoormatud serveririiulites.

Mitmekülgsed tööstusrakendused

RakendusOrientalfiber 3mm ümmargune kaabel LC/UPC-LC/UPC plaastrijuhtmedhõlmab mitut sektorit, pakkudes suure ribalaiusega teenuste jaoks vajalikku stabiilset füüsilist kihti.

Ettevõtte andmekeskused ja Etherneti süsteemid

Võrgu tuumas ühendavad need plaastrijuhtmed kiired transiiverid jaotusraamidega. Kollane LSZH ümbris tagab ühemoodiliste kiudühenduste selge tuvastamise, hõlbustades hooldust ja tõrkeotsingut.

FTTH ja lairiba infrastruktuur

Fiber-to-the-Home (FTTH) juurutamise esmavalikuna teeb 3 mm kaabli vastupidavus selle sobivaks optilise võrgu terminali (ONT) ja jaotuskarbi vaheliste ühenduste jaoks. See toetab video-, andme- ja kõneteenuste sujuvat edastamist lõppkasutajatele.

Tööstuse ja transpordi ühenduvus

Lisaks standardsele IT-le on Orientalfiberi tooted integreeritud elektrivõrkudesse ja raudteetransiidi sidesüsteemidesse. Tugev konstruktsioonOrientalfiber 3mm ümmargune kaabel LC/UPC-LC/UPC plaastrijuhtmedtagab, et need peavad vastu tööstuslikes esiotsaühendustes esinevale vibratsioonile ja keskkonnakõikumistele.

Korduma kippuvad küsimused (KKK)

Mis are millised on nende LC/UPC plaastrijuhtmete 3 mm läbimõõduga peamised eelised?

3 mm läbimõõt pakub paremat tõmbetugevust ja muljumiskindlust võrreldes õhemate nööridega. See muudabOrientalfiber 3mm ümmargune kaabel LC/UPC-LC/UPC plaastrijuhtmedsobib rohkem magistraal- ja horisontaalkaablite jaoks, kus kaablit võib füüsiliselt rohkem käsitleda.

Kas LC/UPC pistik toetab kiiret andmeedastust?
Jah. LC/UPC-pistik on tööstusstandard ühemoodiliste kiudoptiliste rakenduste jaoks. ≥50 dB tagastuskadu ja väikese sisestuskaoga ühildub see täielikult 10G, 40G ja 100G Etherneti rakendustega.

Kas neid kaableid saab kasutada suurte temperatuurikõikumistega keskkondades?
TheOrientalfiber 3mm ümmargune kaabel LC/UPC-LC/UPC plaastrijuhtmedon ette nähtud tööks vahemikus -25 °C kuni +65 °C, mistõttu on need usaldusväärsed nii kliimaga reguleeritavate andmekeskuste kui ka karastamata telekommunikatsiooni korpuste jaoks.

Kas need plaastrijuhtmed on tehases testitud?
Jah, iga üksus on tehases 100% lõpetatud ja läbib enne kliendile tarnimist range testimise, et tagada selle vastavus kindlaksmääratud optilistele ja mehaanilistele standarditele.

Rakendus:

● Andmekeskused

● Etherneti rakendused

● FTTH-rakendused

● Põhi-, horisontaal- ja tõusutorurakendused

● Video-, andme- ja kõneteenused

● Testimisseadmete rakendusi

Omadused:

● Kõrge täpsusega pistik

● UPC&APC otsapinna poleerimine

● SC, LC, kõik ühe kiu pistik

● Saadaval kohandatud pikkus

● 100% tehases lõpetatud ja testitud

● ROHS-iga ühilduv

Tehniline spetsifikatsioon:

Konstruktsioonid	Üksus	Kirjeldused
Fiber Mode		Üksikrežiim: ITU-T G657A1
Kiudude arv		Lihtne
Lainepikkus	nm	1310/1550
Sisestamise kaotus	dB	≤0,30
Tagastamise kaotus	dB	≥50 (UPC)
Tihe puhverkiu läbimõõt	um	900
Tihe puhverkiu värv		Valge
Kaabli jope värv		Kollane
Kaabli mantli materjal		LSZH
Kaabli läbimõõt	mm	Φ3,0 ±0,20
Pikkus	m	3,0 +0,1/-0
Pistiku tüüp		LC/UPC (sinine)
Otsapinna poleerimine		UPC
Hüdrauli materjal		Keraamilised
Ühenduse korratavus		> 800 korda
Minimaalne painderaadius	mm	≥20
Kiud-/kaablikinnitus vastab	N	50N±2N kiirusel 5N/s 120s kestusega
Töötemperatuur	℃	-25 ℃ ~ +65 ℃
Säilitustemperatuur	℃	-25 ℃ ~ +65 ℃

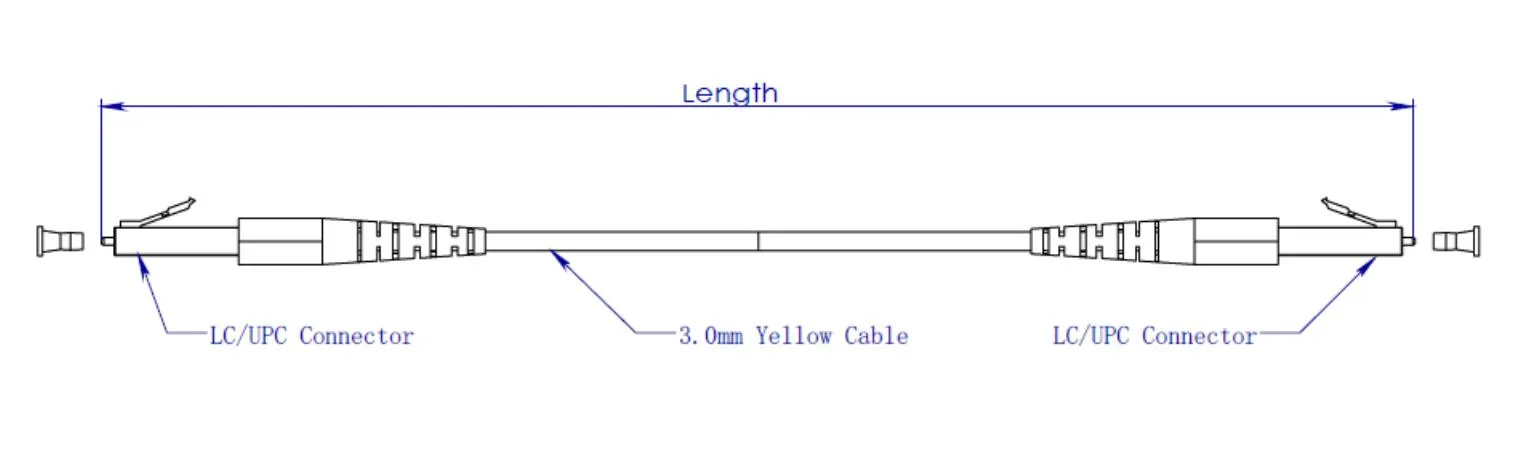

Mõõtmete joonis:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

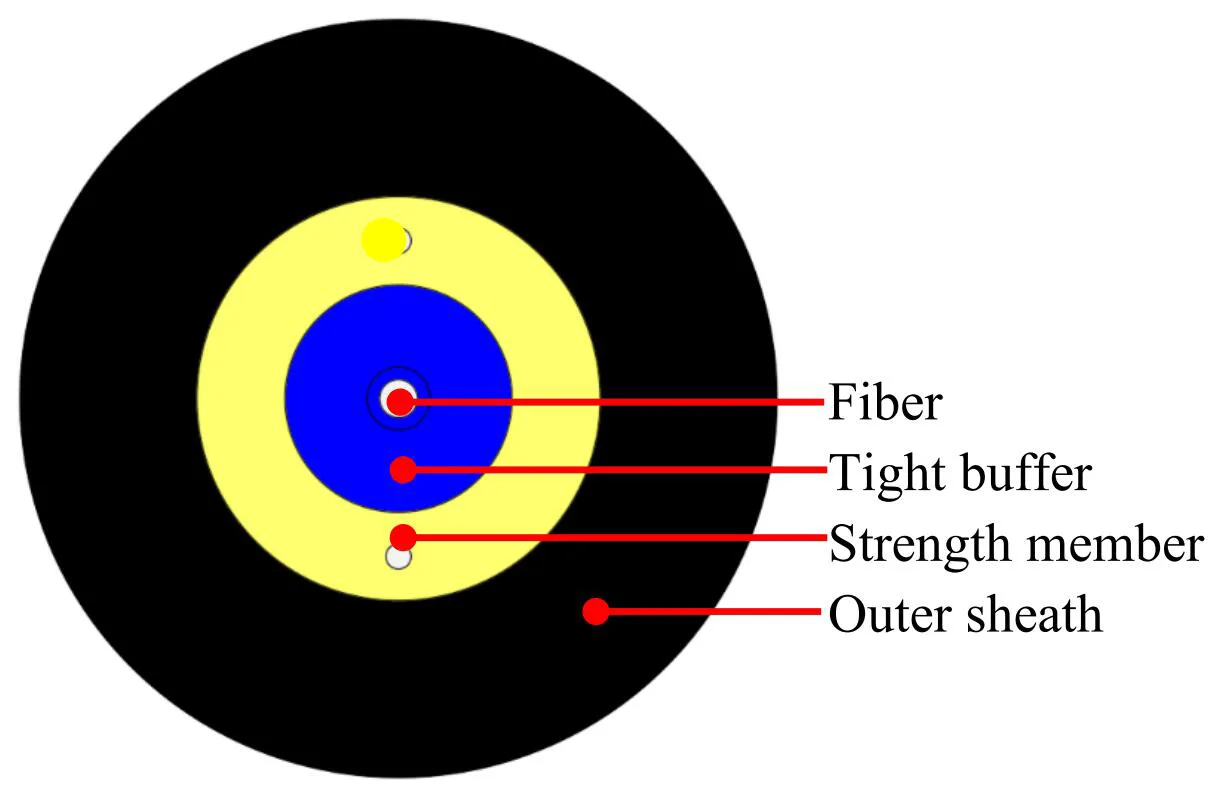

Kaabli ehitus:

3mm Round Cable LC/UPC- LC/UPC Patch Cords

Üksused		Tehnilised andmed
Tihe puhverkiud	Kiudude arv	1
	Kiu tüüp	G.657A1
	Kiu värv	Sinine
	Materjal	LSZH
	Läbimõõt	Φ0,9 ± 0,05 mm
	Tihe puhvri värv	Valge
Tugevusliige	Materjal	Polüesterlõng
Väliskest	Materjal	LSZH
	Läbimõõt	Φ3,0 ± 0,2 mm
	Väliskest Värv	Kollane
Tindimärk	Värv	Must

Kiudude omadused:

Kõik kaabelkiu (valmis kaabli kiud) omadused peavad vastama vähemalt ITU-T soovitusele G.657A1 ja olema järgmised.

Üksus	Spetsifikatsioon
Kiu tüüp	Üksikrežiim
Kiudmaterjal	Legeeritud ränidioksiid
Sumbumise koefitsient @ 1310 nm @ 1383nm @ 1460 nm @ 1550 nm @ 1625 nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kaabli läbilõike lainepikkus	≤ 1260 nm
Nulldispersiooni lainepikkus	1300 ~ 1324 nm
Nulldispersiooni kalle	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromaatiline dispersioon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm. km) ≤5,3 ps/(nm. km) ≤18,0 ps/(nm. km) ≤22 ps/(nm km)
Režiimivälja läbimõõt @ 1310 nm	8,8±0,4 um
Südamiku/katte kontsentrilisuse viga	≤ 0,5 um
Katte läbimõõt	125,0 ± 0,7 um
Katte mitteringikujulisus	≤5%
Esmase katte läbimõõt	242 ± 7 um
Kontsentrilisus Esmane kate / kate	≤10 µm
Katte mitteringikujulisus	≤0,7%
Sumbumine kaabli paindekaoga 1 pööre 1 raadius 10 mm 10 pööret 1 raadiusega 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
