3mm ümmargune kaabel E2000/APC- LC/UPC plaastri nöörid

Rakendus:● andmekeskused● Etherneti rakendused● FTTH rakendused● selgroog, horisontaalsed ja püstikurakendused● Video-, andmete ja hääleteenused● Testimisseadmete rakendusedFunktsioonid:● Suure täpsusega pistik● UPC ja APC END Face Poola● SC, LC, kõik üksikkiudude pisti......

Saada päring

Tootekirjeldus

Rakendus:

● andmekeskused

● Etherneti rakendused

● FTTH rakendused

● selgroog, horisontaalsed ja püstikurakendused

● Video-, andmete ja hääleteenused

● Testimisseadmete rakendused

Funktsioonid:

● Suure täpsusega pistik

● UPC ja APC END Face Poola

● SC, LC, kõik üksikkiudude pistikud

● Kohandatud pikkus on saadaval

● 100% tehas lõpetati ja testiti

● ROHS -i nõuetele

Tehniline spetsifikatsioon:

Konstruktsioonid	Ühik	Kirjeldus
Kiurežiim		Üks režiim: ITU-T G657A1
Kiudaine arv		Simpleks
Lainepikkus	nm	1310/1550
Lisakahjum	db	≤0,30
Tagastamise kahjum	db	≥55 (APC) ≥50 (UPC)
Selle õhukese kiu läbimõõt	üks	900
Selle õhukese kiudaine värv		Valge
Kaabli jope värv		Kollane
Kaabli jope materjal		Lszh
Kaabli läbimõõt	mm	Φ3,0 ± 0,20
Pikkus	m	3,0 +0,1/-0
Pistikutüüp		SC/APC (roheline) SC/UPC (sinine)
Lõppface poola		APC ja UPC
Tõrkematerjal		Keraamiline
Ühenduse korratavus		> 800 korda
Minimaalne painderaadius	mm	≥20
Kiudainete/kaablipeetuse kohtumine	N	50N ± 2N 5N/s 120S kestusel
Töötemperatuur	℃	-25 ℃ ~ +65 ℃
Säilitustemperatuur	℃	-25 ℃ ~ +65 ℃

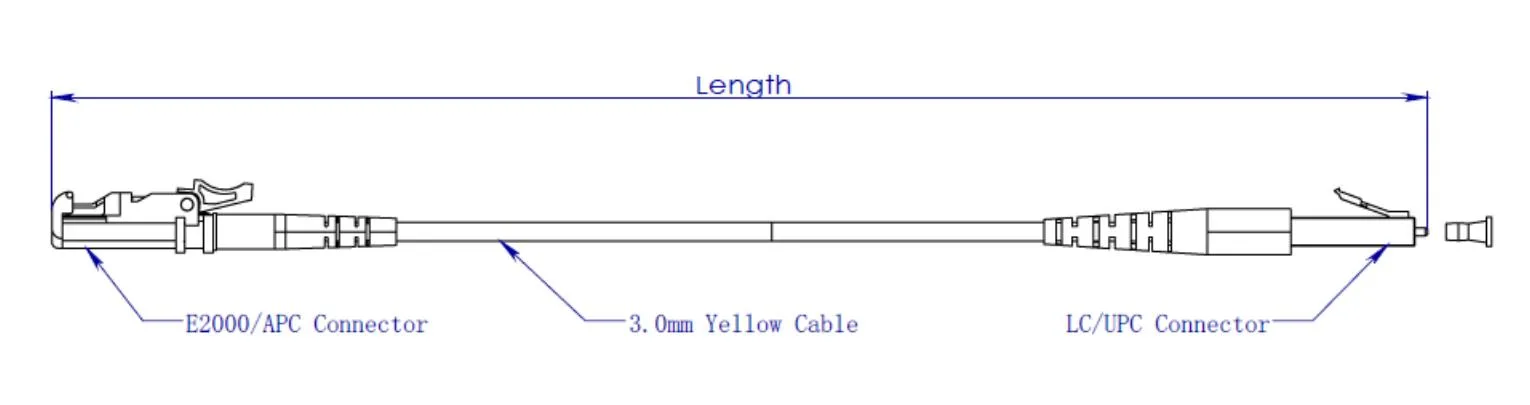

Mõõtmeline joonis:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Kaabli konstruktsioon:

3mm Round Cable E2000/APC- LC/UPC Patch Cords

Esemed		Spetsifikatsioonid
Tihe puhverkiud	Kiudaine arv	1
	Kiu tüüp	G.657A1
	Kiudaine värv	Sinine
	Materiaalne	Lszh
	Läbimõõt	Φ0,9 ± 0,05mm
	Tihe puhvervärv	Valge
Jõuliige	Materiaalne	Polüesterlõng
Väliskinn	Materiaalne	Lszh
	Läbimõõt	Φ3,0 ± 0,2 mm
	Väliskorn	Kollane
Tindimärk	Värvus	Must

Kiudude omadus:

Kõik kaablikiu (viimistletud kaabli kiudained) omadused peavad olema vähemalt vastavalt ITU-T soovitusele G.657A1 ja see peab olema järgmine.

Ese	Spetsifikatsioon
Kiu tüüp	Üherežiim
Kiudaine	Legeeritud ränidioksiid
Summutuskoefitsient @ 1310 nm @ 1383nm @ 1460nm @ 1550 nm @ 1625nm	≤ 0,35 dB/km ≤ 0,35 dB/km ≤ 0,25 dB/km ≤ 0,21 dB/km ≤ 0,23 dB/km
Kaabli väljalülituslainepikkus	≤ 1260 nm
Nullhajumislainepikkus	1300 ~ 1324 nm
Nullharkuse kalle	≤ 0,092 ps/(nm².km)
PMD @ 1550 nm	≤0,1 ps/km^1/2
Kromaatiline dispersioon @ 1285 ~ 1330 nm @ 1271 ~ 1360 nm @ 1550 nm @ 1625 nm	≤3 ps/(nm km) ≤5,3 ps/(nm km) ≤18,0 ps/(nm km) ≤22 ps/(nm km)
Režiimi välja läbimõõt @ 1310 nm	8,8 ± 0,4um
Südamiku / plakeeritud kontsentrilisuse viga	≤ 0,5 üks
Katte läbimõõt	125,0 ± 0,7 üks
Mitteringikujuline kattega	≤5%
Primaarne katte läbimõõt	242 ± 7 üks
Kontsentrilisus primaarne katmine / kattekiht	≤10 µm
Mitteringikujuline katmine	≤0,7%
Nõrgenemine kaabli paindekaotusega 1 pööre 1 raadius 10mm 10 pööret 1 raadius 15mm	1550nm ≤Δ0,75dB/km 1625nm ≤Δ1,5dB/km 1550nm ≤Δ0,25dB/km 1625nm ≤Δ1,0dB/km
